제품 상세 정보:
|
사용: | 로봇 스마트카용 | 변동: | 브러시됩니다 |
---|---|---|---|
속도 (RPM): | 6-150rpm | 종류: | 인코더가 있는 웜기어 모터 |
효율성: | IE 1 | 건축물: | 영구 자석 |
소재: | 스테인리스 스틸 | 전압: | 6V/12V/24V |
강조하다: | 150rpm 소형 DC 기어 모터,JGY370 소형 DC 기어 모터,JGY370 미니 웜 기어 모터 |

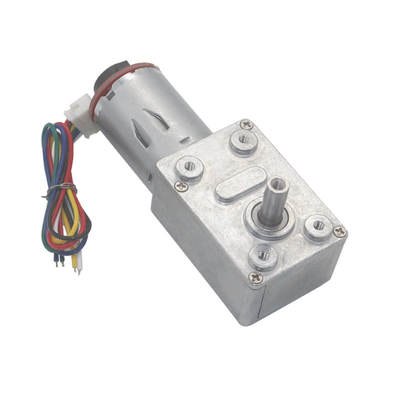

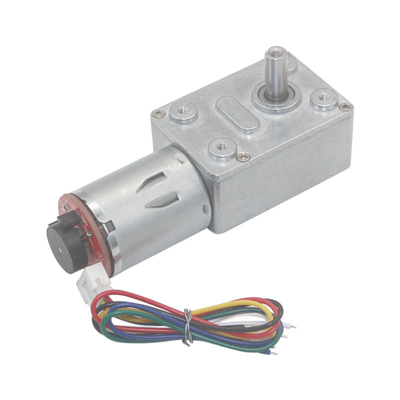

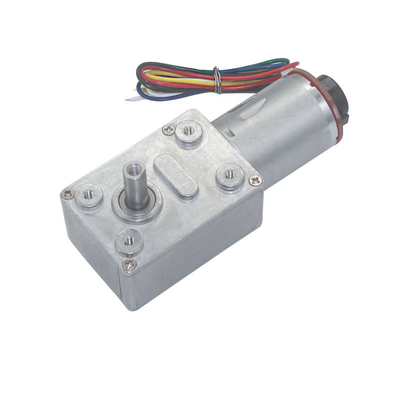

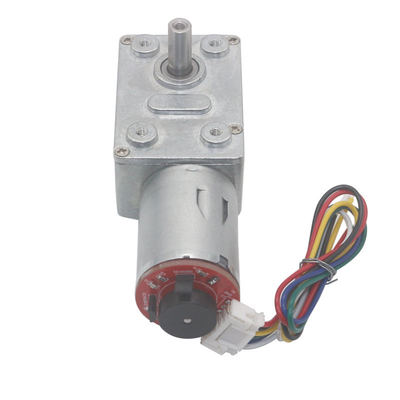

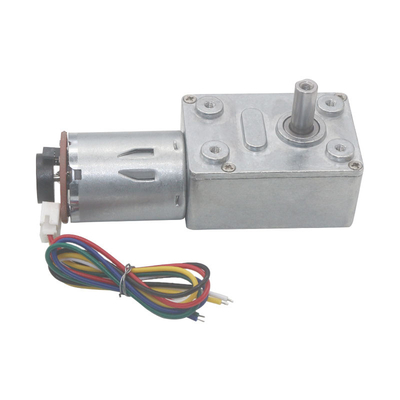

인코더 워크 소형 DC 기어 모터 JGY370 DC 12v 자기 잠금 150rpm
워크 기어 모터 인코더 기어 모터 DC 12V24V JGY370 자체 잠금 강한 저속
저속 고토크 90도 직각 워크 기어 DC 기어 모터
워크 기어박스 마이크로 DC 기어 모터 |
이제, 당신은 우리의 이 벌레 기어박스를 DC 기어 모터를 얻을 수 있습니다그리고 다른 관련 벌레기어박스모터 다음과 같습니다.
데이터 시트:
정렬 DC 6V660 테스트 파라미터 데이터 시트 | |||||||||
감소율 | 40 | 65 | 90 | 150 | 200 | 260 | 340 | 600 | 1000 |
부하 전류가 없습니다. | ≤100 | ≤100 | ≤100 | ≤100 | ≤100 | ≤100 | ≤100 | ≤100 | ≤100 |
부하 속도는 없습니다 (rpm) | 150 | 90 | 66 | 40 | 30 | 23 | 18 | 10 | 6 |
가속 톱 (kg.cm) | 0.2 | 0.5 | 0.7 | 2 | 5.3 | 6.7 | 9 | 15.9 | 26.5 |
가속도 (rpm) | 120 | 70 | 51 | 30 | 22 | 18 | 15 | 7.5 | 4 |
등급 전류 (A) | ≤0.6 | ≤0.6 | ≤0.6 | ≤0.6 | ≤0.6 | ≤0.6 | ≤0.6 | ≤0.6 | ≤0.6 |
스탠드 토크 (kg.cm) | 0.9 | 1.6 | 2 | 7.5 | 10 | 13 | 18 | 30 | 45 |
정지 전류 (A) | 3.3 | 3.3 | 3.3 | 3.3 | 3.3 | 3.3 | 3.3 | 3.3 | 3.3 |
가등기 DC 12V1260 테스트 파라미터 데이터 시트 | |||||||||
감소율 | 40 | 65 | 90 | 150 | 200 | 260 | 340 | 600 | 1000 |
부하 전류가 없습니다. | ≤ 60 | ≤ 60 | ≤ 60 | ≤ 60 | ≤ 60 | ≤ 60 | ≤ 60 | ≤ 60 | ≤ 60 |
부하 속도는 없습니다 (rpm) | 150 | 90 | 66 | 40 | 30 | 23 | 18 | 10 | 6 |
가속 톱 (kg.cm) | 0.2 | 0.5 | 0.7 | 2 | 5.3 | 6.7 | 9 | 15.9 | 26.5 |
가속도 (rpm) | 120 | 70 | 51 | 30 | 22 | 18 | 15 | 7.5 | 4 |
등급 전류 (A) | ≤0.6 | ≤0.6 | ≤0.6 | ≤0.6 | ≤0.6 | ≤0.6 | ≤0.6 | ≤0.6 | ≤0.6 |
스탠드 토크 (kg.cm) | 0.9 | 1.6 | 2 | 7.5 | 10 | 13 | 18 | 30 | 45 |
정지 전류 (A) | 1.7 | 1.7 | 1.7 | 1.7 | 1.7 | 1.7 | 1.7 | 1.7 | 1.7 |
정렬 DC 24V2460 테스트 파라미터 데이터 시트 | |||||||||
감소율 | 40 | 65 | 90 | 150 | 200 | 260 | 340 | 600 | 1000 |
부하 전류가 없습니다. | ≤40 | ≤40 | ≤40 | ≤40 | ≤40 | ≤40 | ≤40 | ≤40 | ≤40 |
부하 속도는 없습니다 (rpm) | 150 | 90 | 66 | 40 | 30 | 23 | 18 | 10 | 6 |
가속 톱 (kg.cm) | 0.2 | 0.5 | 0.7 | 2 | 5.3 | 6.7 | 9 | 15.9 | 26.5 |
가속도 (rpm) | 120 | 70 | 51 | 30 | 22 | 18 | 15 | 7.5 | 4 |
등급 전류 (A) | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 |
스탠드 토크 (kg.cm) | 0.9 | 1.6 | 2 | 7.5 | 10 | 13 | 18 | 30 | 45 |
정지 전류 (A) | 0.85 | 0.85 | 0.85 | 0.85 | 0.85 | 0.85 | 0.85 | 0.85 | 0.85 |
스펙트럼
참고:다른 매개 변수의 모터는 다른 모양을 가지고 있습니다. 낮은 속도와 높은 전압이, 더 큰 토크입니다. 구입하기 전에 매개 변수 테이블을 읽어 주시기 바랍니다. 감사합니다!!!
전압: DC6V, DC12V, DC24V
무부하 속도: 6rpm, 10rpm, 18rpm, 23rpm, 30rpm, 40rpm, 90rpm, 150rpm
배선:
경고:
노란색과 녹색의 선은 속도 신호 출력선입니다. 전원 공급을 연결할 수 없습니다.
엔코더의 긍정적 및 부정적인 전원 공급은 잘못된 연결을 허용하지 않습니다.전압은 3.3-5V입니다.
CW 또는 CCW를 제어 모터 인코더의 긍정적 및 부정적인 전원 공급을 변경하여 (빨강 와이어 및 흰 와이어 연결을 변경)
레드 와이어 - 모터의 긍정적 전원 공급 ((+)
화이트 와이어 - 모터의 부정적인 전원 공급 ((-)
블랙 와이어 - 엔코더의 부정적인 전원 공급 ((-) (엔코더의 긍정적 및 부정적인 전원 공급은 잘못된 연결을 허용하지 않습니다;전압은3.3-5V)
블루 와이어 - 인코더의 긍정적 전원 공급 ((+) (인코더의 긍정적 및 부정적인 전원 공급은 잘못된 연결을 허용하지 않습니다;전압은 3.3-5V입니다)
노란 와이어 - 신호 피드백 (모터당 11개의 신호가 원을 회전)
오류: ±10%
출력 샤프트 지름: 6mm D형
출력 셰프트 길이: 14mm
기어박스 크기:46*32*25mm
기어박스 크기 세부 사항은 테이블 참조하십시오.
