제품 상세 정보:
|
| Usage: | Home Appliance,Electric Bicycle,Boat | Commutation: | Brush |
|---|---|---|---|
| Speed(rpm): | 39-1500rpm | Type: | Gear Motor |
| Efficiency: | IE 1 | Construction: | Permanent Magnet |

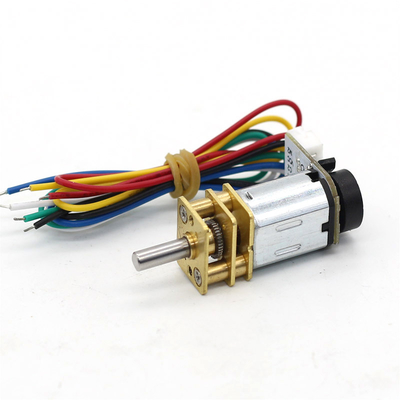

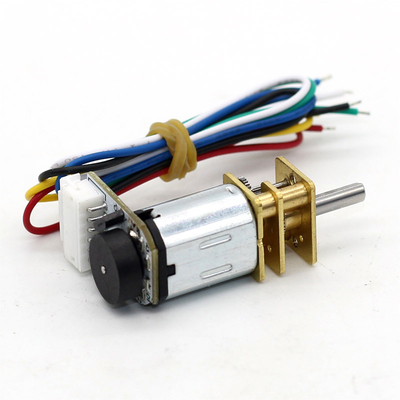

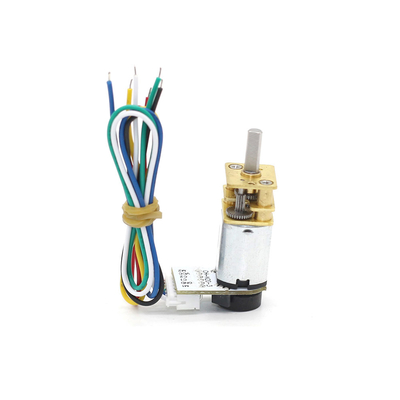

6v N20 소형 DC 모터 인코더 마이크로 기어 모터 39RPM ~ 1500RPM 12mm 기어박스 풀 메탈 기어휠
스펙트럼
정렬 전압: DC6V
속도: 3000rpm,1500rpm, 500rpm, 300rpm, 150rpm, 100rpm, 71rpm, 50rpm, 39rpm
인코더 배선 방식:
빨간색 → 모터 전력 + (교환은 모터 긍정 및 부정 제어 할 수 있습니다)
검은색 → 코드 전력 + (긍정 및 음수 수준과 잘못 될 수 없습니다 3.3-5V)
노란색 → 신호 피드백 (회전당 7개의 신호)
녹색 → 신호 피드백 (회전당 7개의 신호)
파란색 → 인코더 전원 공급 - (긍정 또는 부정적 3.3-5V 잘못 될 수 없습니다)
흰색→모터 전원 공급 - (변환은 모터를 앞뒤로 제어 할 수 있습니다)
| 모델 | 데이터 시트 | ||||||||
| 전압 (V) | 무중력 | 부하 | 스탠드 | ||||||
| JGA12-N20 | 전압 범위 | 정량 전압 | 속도 RPM | 전류 A | 속도 RPM | 전류 A | 토크 KG.CM | 토크 KG.CM | 전류 A |
| 12GAN20-10 | 1.5-5 | 3 | 1000 | 0.03 | 700 | 0.08 | 0.02 | 0.30 | 0.3 |
| 12G.AN20-10 | 1.5-5 | 3 | 500 | 0.01 | 400 | 0.03 | 0.05 | 0.40 | 0.1 |
| 12GAN20-20 | 1.5-5 | 3 | 250 | 0.14 | 200 | 0.2 | 0.07 | 0.56 | 0.5 |
| 12G.AN20-30 | 1.5-5 | 3 | 200 | 0.03 | 160 | 0.07 | 0.09 | 0.70 | 0.18 |
| 12GAN20-30 | 1.5-5 | 3 | 150 | 0.01 | 120 | 0.03 | 0.10 | 0.80 | 0.23 |
| 12GAN20-50 | 1.5-5 | 3 | 100 | 0.01 | SO | 0.02 | 0.11 | 1.00 | 0.17 |
| 12GAN20-100 | 1.5-5 | 3 | 75 | 0.02 | 004 | 015 | 1.20 | 0.29 | |
| 12GAN20-200 | 1.5-5 | 3 | 50 | 0.01 | 40 | 0.02 | 0.20 | 1.60 | 1.0 |
| 12G.AN20-29S | 1.5-5 | 3 | 30 | 0.01 | 25 | 0.02 | 0.26 | 2.00 | 1.0 |
| 12GAN20-29S | 1.5-5 | 3 | 25 | 0.02 | 20 | 0.04 | 0.50 | 4.00 | 1.0 |
| 12G.AN20-29S | 1.5-5 | 3 | 15 | 0.01 | 10 | 0.04 | 0.50 | 4.00 | 1.0 |
| 12G.AN20-10 | 3-9 | 6 | 2000 | 0.04 | 1500 | 0.15 | 0.02 | 0.30 | 0.5 |
| 12G.AN20-10 | 3-9 | 6 | 1000 | 0.01 | SOO | 0.03 | 0.06 | 0.40 | 0.16 |
| 12GAN20-20 | 3-9 | 6 | 500 | 0.16 | 400 | 0.23 | 0.15 | 1.00 | 0.56 |
| 12G.AN20-30 | 3-9 | 6 | 400 | 0.04 | 340 | 0.07 | 0.17 | 1.40 | 0.2 |
| 12GAN20-30 | 3-9 | 6 | 300 | 0.03 | 240 | 0.04 | 0.20 | 1.60 | 0.2 |
| 12G.AN20-50 | 3-9 | 6 | 200 | 0.03 | 160 | 0.06 | 0.30 | 1.80 | 0.23 |
| 12GAN20-100 | 3-9 | 6 | 150 | 0.03 | 120 | 0.05 | 0.35 | 2.40 | 0.25 |
| 12G.AN20-200 | 3-9 | 6 | 100 | 0.01 | SO | 0.03 | 0.40 | 3.20 | 1.0 |
| 12G.AN20-298 | 3-9 | 6 | 60 | 0.03 | 50 | 0.05 | 0.60 | 3.20 | 1.0 |
| 12GAN20-29S | 3-9 | 6 | 50 | 0.02 | 40 | 0.05 | 1.50 | 10.00 | 1.0 |
| 12G.AN20-29S | 3-9 | 6 | 30 | 0.02 | 25 | 0.04 | 1.50 | 10.00 | 1.0 |
| 12G.AN20-10 | 6-12 | 12 | 4000 | 0.16 | 3000 | 0.34 | 0.04 | 0.60 | 0.6 |
| 12GAN20-10 | 6-12 | 12 | 2000 | 0.02 | 1600 | 0.06 | 0.12 | 1.00 | 0.35 |
| 12G.AN20-20 | 6-12 | 12 | 1000 | 0.19 | SOO | 028 | 0.30 | 2.40 | 0.6 |
| 12G.AN20-30 | 6-12 | 12 | SOO | 0.11 | 700 | 0.16 | 0.35 | 3.00 | 0.4 |
| 12GAN20-30 | 6-12 | 12 | 600 | 0.03 | 500 | 0.07 | 0.40 | 3.20 | 0.2 |
| 12GAN20-50 | 6-12 | 12 | 400 | 0.11 | 340 | 0.17 | 0.50 | 4.00 | 0.3 |
| 12GAN20-100 | 6-12 | 12 | 300 | 0.05 | 240 | 0.09 | 0.60 | 4.00 | 0.3 |
| 12G.AN20-200 | 6-12 | 12 | 200 | 0.02 | 160 | 0.04 | 1.00 | 7.00 | 1.0 |
| 12G.AN20-298 | 6-12 | 12 | 130 | o,n | 100 | 0.1S | 1.50 | 9.00 | 1.0 |
| 12GAN20-29S | 6-12 | 12 | 100 | 0.04 | 80 | 0.07 | 2.00 | 16.00 | 1.0 |
| 12G.AN20-29S | 6-12 | 12 | 60 | 0.04 | 40 | 0.06 | 2.00 | 16.00 | 1.0 |
