제품 상세 정보:
|
| 건축물: | 영구 자석 | 종류: | 마이크로 모터, 기어 모터, 브러시리스 DC 모터 |
|---|---|---|---|
| 사용: | 가정용 가전 | 변동: | 브러쉬 없는 것 |
| 보호 기능: | 완전히 에워싸입니다 | 효율성: | IE 1 |
| 토크: | 0.03-16.5kg.cm | 무게: | 100g（대략） |

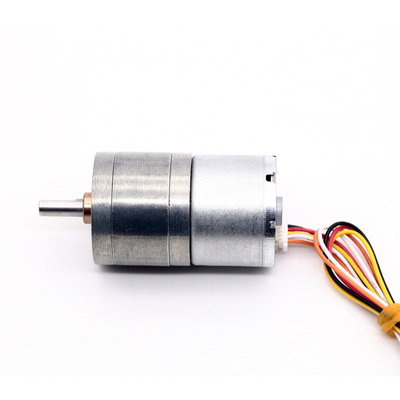

JGA25 2418 고토크 브러시리스 DC 모터 12v 50 Rpm 기어 모터
JGA25-2418 장수 시간 브러시리스 DC 모터 헤어 컬러 브러시리스 모터 기어 모터
엔진 특징: 소음 적고, 장수, 조절 속도, 브레이크, 속도 피드백 신호
모터 지름: 약 25mm
모터 바디 길이: 18mm

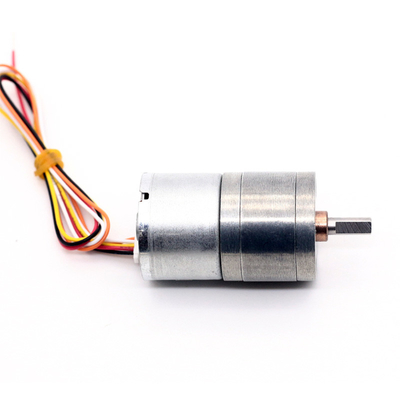

출력 셰프트 지름: 4mm ((D형)
출력 셰프트 길이: 9.5mm
기어박스 길이: 다른 축소 비율로 결정, 참조로 데이터 시트 아래.
와이어 연결 방법:
빨간 선: 전력+
검은 선: 전력-
노란 선:FG 출력, 18 싱글/R
오렌지 선:CCW/CW 제어,오렌지 선 빈 모터 ccw,오렌지 선 연결 전력,모터는 cw입니다.
흰 선:속도 조절
그림:
데이터 시트:
| 모델: JGA25-2418 | 무중력 | 부하 중 | 스탠드 | 크기 (L) | 무게 | |||||||
| 가등전압 | 속도 | 전류 | 속도 | 전류 | 토크 | 힘 | 토크 | 전류 | ||||
| 작동 전압 | 감소율 | V | rpm | 엄마 | rpm | 엄마 | 1kg/cm | W | 1kg/cm | A | mm | g |
| 12~24V | 4.4 | 24 | 1977 | 50 | 1500 | 168 | 0.15 | 2.2 | 0.6 | 0.8 | 18 | 100 |
| 12~24V | 9.6 | 24 | 900 | 50 | 682 | 168 | 0.3 | 2.2 | 1.4 | 0.8 | 18 | 105 |
| 12~24V | 21.3 | 24 | 408 | 50 | 308 | 168 | 0.7 | 2.2 | 3 | 0.8 | 19 | 110 |
| 12~24V | 35 | 24 | 245 | 50 | 185 | 168 | 1.17 | 2.2 | 5 | 0.8 | 20 | 115 |
| 12~24V | 47 | 24 | 186 | 50 | 140 | 168 | 1.5 | 2.2 | 6.7 | 0.8 | 20 | 115 |
| 12~24V | 78 | 24 | 111 | 50 | 85 | 168 | 2.8 | 2.2 | 11 | 0.8 | 22 | 120 |
| 12~24V | 103 | 24 | 85 | 50 | 64 | 168 | 3.4 | 2.2 | 15 | 0.8 | 22 | 120 |
| 12~24V | 171 | 24 | 50 | 50 | 38 | 168 | 5.6 | 2.2 | 24 | 0.8 | 24 | 125 |
| 12~24V | 226 | 24 | 38 | 50 | 29 | 168 | 7.5 | 2.2 | 24 | 0.8 | 24 | 125 |
| 12~24V | 377 | 24 | 23 | 50 | 17 | 168 | 12.5 | 2.2 | 24 | 0.8 | 26 | 130 |
| 12~24V | 500 | 24 | 17.5 | 50 | 13 | 168 | 16.5 | 2.2 | 24 | 0.8 | 26 | 130 |
| 12~24V | 4.4 | 12 | 990 | 35 | 740 | 76 | 0.03 | 0.6 | 0.2 | 0.45 | 18 | 100 |
| 12~24V | 9.6 | 12 | 453 | 35 | 340 | 76 | 0.07 | 0.6 | 0.46 | 0.45 | 18 | 105 |
| 12~24V | 21.3 | 12 | 204 | 35 | 150 | 76 | 0.16 | 0.6 | 1 | 0.45 | 19 | 110 |
| 12~24V | 35 | 12 | 122 | 35 | 90 | 76 | 0.28 | 0.6 | 1.7 | 0.45 | 20 | 115 |
| 12~24V | 47 | 12 | 93 | 35 | 70 | 76 | 0.37 | 0.6 | 2.26 | 0.45 | 20 | 115 |
| 12~24V | 78 | 12 | 55 | 35 | 40 | 76 | 0.6 | 0.6 | 3.7 | 0.45 | 22 | 120 |
| 12~24V | 103 | 12 | 42 | 35 | 30 | 76 | 0.8 | 0.6 | 5 | 0.45 | 22 | 120 |
| 12~24V | 171 | 12 | 25 | 35 | 19 | 76 | 1.3 | 0.6 | 8.2 | 0.45 | 24 | 125 |
| 12~24V | 226 | 12 | 19 | 35 | 14 | 76 | 1.8 | 0.6 | 11 | 0.45 | 24 | 125 |
| 12~24V | 377 | 12 | 11 | 35 | 8 | 76 | 3 | 0.6 | 18 | 0.45 | 26 | 130 |
| 12~24V | 500 | 12 | 8.5 | 35 | 6 | 76 | 4 | 0.6 | 24 | 0.45 | 26 | 130 |
다음은 이 모터의 품질 재료와 구조에 대한 설명입니다.

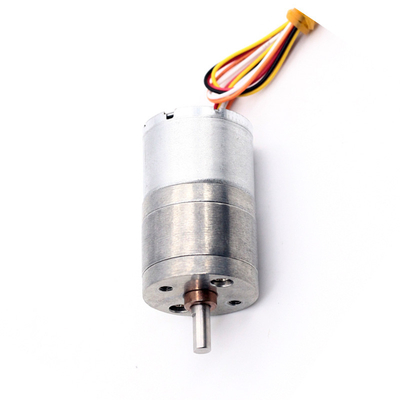

1모터 센터 출력 샤프트
2모터의 내부 구조

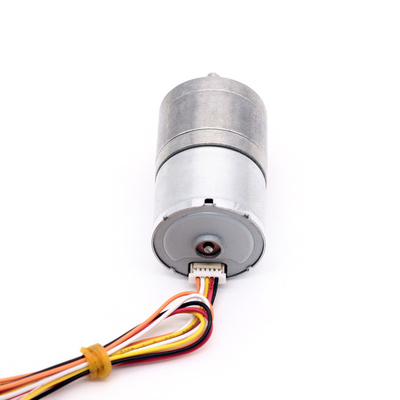

3아래 표면 디자인
4- 라인 포트
