제품 상세 정보:
|
| 용법: | DIY 로봇 스마트 자동차 기어모터용 | 교환: | 브러시됩니다 |
|---|---|---|---|
| 종류: | 인코더 키트가 포함된 기어 모터 | 효율성: | IE 1 |
| 구조: | 영구 자석 | 재료: | 스테인리스 스틸 |
| 전압: | 6V/12V/24V | 무부하 회전 속도: | 7.5-1931RPM |

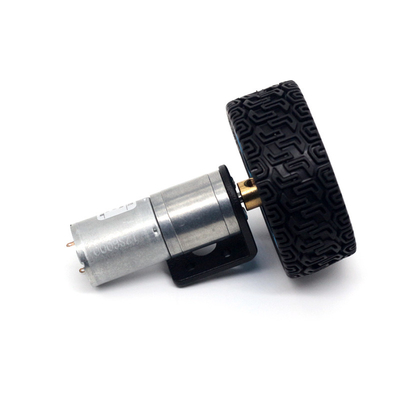

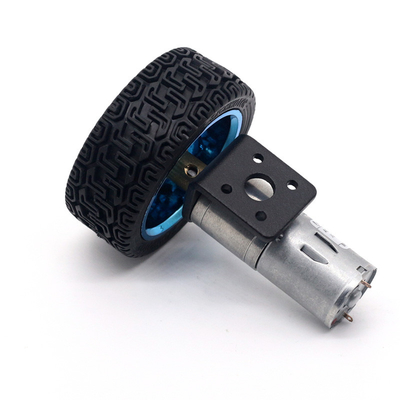

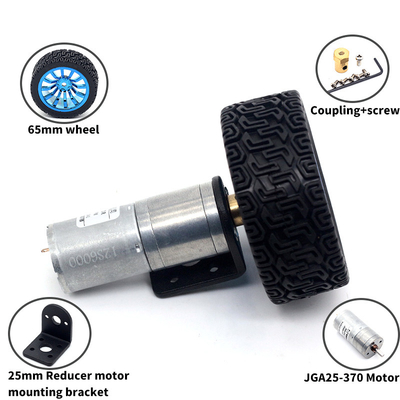

65mm 휠 커플링 키트 인코더 기어 모터 170RPM DIY 로봇 자동차
DiY 아두이노 기어 모터 6V 12V 24V DC 기어 모터
스펙트럼
전압: DC6V 12V 24V
무부하 속도: 12RPM, 16RPM, 35RPM, 60RPM, 77RPM, 130RPM, 170RPM, 280RPM, 620RPM, 1360RPM
오류: ±5%
모터 지름: 24.5mm
배선:
레드 와이어 - 모터의 긍정적 전원 공급 ((+)
블랙 와이어 - 모터의 부정적인 전원 공급(-) 녹색 와이어 - 인코더의 부정적인 전원 공급(-) (인코더의 긍정적 및 부정적인 전원 공급은 잘못된 연결을 허용하지 않습니다;블루 와이어 - 인코더의 긍정적 전원 공급(+) (인코더의 긍정적 및 부정적인 전원 공급은 잘못된 연결을 허용하지 않습니다, ((5-12v) 노란 와이어 - 신호 피드백 (모터 당 11 신호가 원을 돌립니다) 흰 와이어 - 신호 피드백 (모터 당 11 신호가 원을 돌립니다)
모터 바디 길이: 40mm ((ref))
출력 셰프트 지름: 4mm ((D형)
출력 샤프트 길이는 약 9.5mm
기어박스 지름: 25mm
기어박스 크기 세부 사항은 테이블 참조하십시오.
배선 방식:
| 무중력 | 출력 | 스탠드 | ||||||||
| 가등전압 | rpm | 현재 (ma) | rpm | 현재 (ma) | 토크 (Kg.cm) | 출력 (W) | 토크 (Kg.cm) | 현재 (ma) | 비율 (1:1) | 크기 (L) |
| 6v | 1363 | 80 | 1090 | 380 | 0.1 | 2 | 0.8 | 900 | 4.4 | 18 |
| 6v | 646 | 80 | 516 | 380 | 0.23 | 2 | 1.5 | 900 | 9.6 | 17.5 |
| 6v | 281 | 80 | 238 | 380 | 0.5 | 2 | 4 | 900 | 21 | 19 |
| 6v | 176 | 80 | 150 | 380 | 0.85 | 2 | 5 | 900 | 35 | 21 |
| 6v | 133 | 80 | 113 | 380 | 1.1 | 2 | 6 | 900 | 45 | 21 |
| 6v | 77 | 80 | 65 | 380 | 1.95 | 2 | 10 | 900 | 78 | 23 |
| 6v | 58 | 80 | 46 | 380 | 3 | 2 | 15 | 900 | 103 | 25 |
| 6v | 35 | 80 | 28 | 380 | 4 | 2 | 25 | 900 | 171 | 25 |
| 6v | 26 | 80 | 20 | 380 | 5 | 2 | 35 | 900 | 226 | 27 |
| 6v | 16 | 80 | 13 | 380 | 9 | 2 | 금지 | 900 | 377 | 27 |
| 6v | 12 | 80 | 10 | 380 | 10 | 2 | 금지 | 900 | 500 | 18 |
| 12v | 1931 | 50 | 1351 | 250 | 0.11 | 4 | 0.44 | 1200 | 4.4 | 17.5 |
| 12v | 915 | 50 | 640 | 250 | 0.24 | 4 | 1 | 1200 | 9.6 | 19 |
| 12v | 399 | 50 | 279 | 250 | 0.55 | 4 | 2.2 | 1200 | 21 | 21 |
| 12v | 250 | 50 | 175 | 240 | 0.95 | 4 | 38 | 1200 | 35 | 21 |
| 12v | 188 | 50 | 131 | 240 | 1.26 | 4 | 5 | 1200 | 45 | 23 |
| 12v | 108 | 50 | 75 | 240 | 2.1 | 4 | 8.4 | 1200 | 78 | 23 |
| 12v | 82 | 50 | 57 | 240 | 2.88 | 4 | 11 | 1200 | 103 | 25 |
| 12v | 50 | 50 | 40 | 240 | 4.78 | 4 | 18 | 1200 | 171 | 25 |
| 12v | 37 | 50 | 29 | 240 | 6.3 | 4 | 14 | 1200 | 226 | 27 |
| 12v | 22 | 50 | 17 | 240 | 10 | 4 | 금지 | 1200 | 377 | 27 |
| 12v | 17 | 50 | 13 | 240 | 14 | 4 | 금지 | 1200 | 500 | 18 |
| 24v | 863 | 10 | 604 | 70 | 0.083 | 1 | 0.4 | 220 | 4.4 | 17.5 |
| 24v | 409 | 10 | 280 | 70 | 0.17 | 1 | 0.88 | 220 | 9.6 | 19 |
| 24v | 178 | 10 | 125 | 70 | 0.4 | 1 | 2 | 220 | 21 | 21 |
| 24v | 111 | 10 | 80 | 70 | 0.64 | 1 | 3.2 | 220 | 35 | 21 |
| 24v | 84 | 10 | 60 | 70 | 0.85 | 1 | 4.2 | 220 | 45 | 23 |
| 24v | 48 | 10 | 35 | 70 | 1.4 | 1 | 7.4 | 220 | 78 | 23 |
| 24v | 36 | 10 | 25 | 70 | 1.9 | 1 | 9.5 | 220 | 103 | 23 |
| 24v | 22 | 10 | 15 | 70 | 3.2 | 1 | 16 | 220 | 171 | 25 |
| 24v | 17 | 10 | 12 | 70 | 4.2 | 1 | 21 | 220 | 226 | 25 |
| 24v | 10 | 10 | 7 | 70 | 7 | 1 | 35 | 220 | 377 | 27 |
| 24v | 7.5 | 10 | 5 | 70 | 9.5 | 1 | 47 | 220 | 500 | 27 |
