제품 상세 정보:
|
용법: | 가전제품, 전기자전거 | 정류: | 솔질 |
---|---|---|---|
속도(rpm): | 12-1360rpm | 유형: | 인코더가 있는 기어 모터 |
능률: | IE 1 | 건설: | 영구 자석 |
재료: | 스테인레스 스틸 | 전압: | 6V/12V/24V |
하이 라이트: | 60RPM 소형 DC 기어 모터,25mm 인코더 소형 DC 기어 모터,60RPM 인코더 DC 모터 |

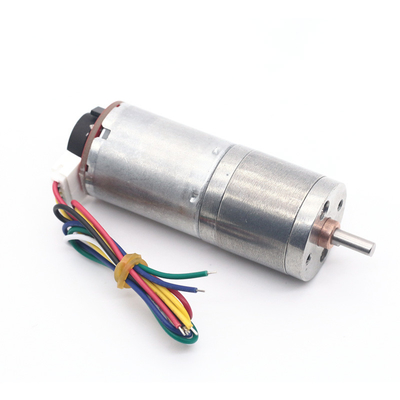

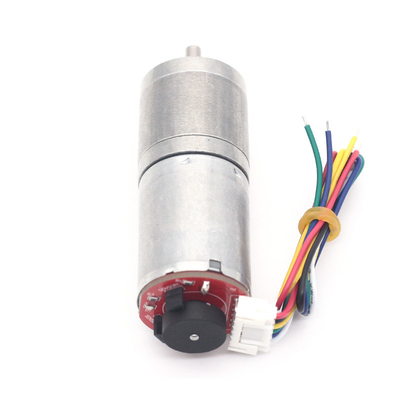

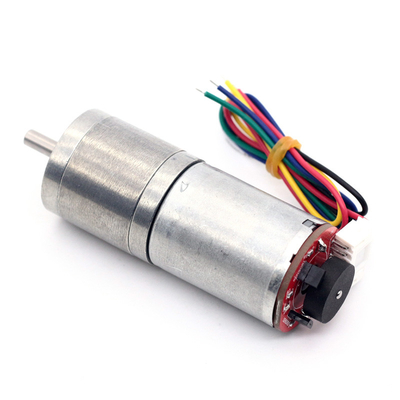

25mm 인코더 작은 DC 장치 모터 높은 토크 6v 60RPM 영구 자석
인코더 6v 12v 24v 높은 토크 전동기를 가진 25mm Dc 장치 모터
전압: DC6V 12V 24V
무부하 속도: 12RPM, 16RPM, 35RPM, 60RPM, 77RPM, 130RPM, 170RPM, 280RPM, 620RPM, 1360RPM
오류: ±5%
모터 직경: 24.5mm
모터 본체 길이: 40mm(참조)

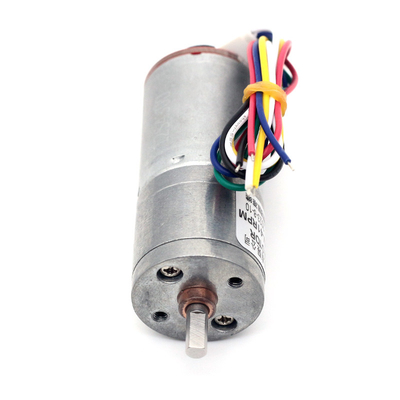

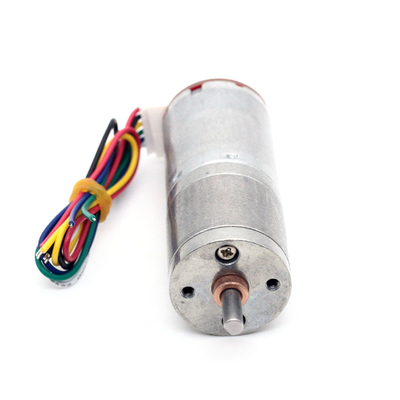

출력축 직경: 4mm(D형)
출력 샤프트 길이: 약 9.5mm
변속기 직경: 25mm
기어박스 크기 세부정보는 표를 참조하십시오.
배선 방법:
빨간색 와이어 - 모터(+)의 양극 전원 공급(모터 회전의 양극 및 음극 변경)
흰색 와이어 - 모터의 음극 전원 공급(-)(모터 회전의 양극 및 음극 변경))
노란색 와이어 - 신호 피드백(모터 1회전에는 11개의 신호가 있음)
녹색 와이어 - 신호 피드백(모터 1회전에는 11개의 신호가 있음)
파란색 와이어 - 인코더 전원 공급 장치의 양극(+)(3.3-5V), 틀릴 수 없음
검은색 와이어 - 인코더 전원 공급 장치의 음(-)(3.3-5V), 틀릴 수 없음
데이터 시트:
무부하 | 산출 | 마구간 | ||||||||
정격 전압 | rpm | 전류(ma) | rpm | 전류(ma) | 토크(Kg.cm) | 출력(W) | 토크(Kg.cm) | 전류(ma) | 비율(1:1) | 사이즈(L) |
6v | 1363 | 80 | 1090 | 380 | 0.1 | 2 | 0.8 | 900 | 4.4 | 18 |
6v | 646 | 80 | 516 | 380 | 0.23 | 2 | 1.5 | 900 | 9.6 | 17.5 |
6v | 281 | 80 | 238 | 380 | 0.5 | 2 | 4 | 900 | 21 | 19 |
6v | 176 | 80 | 150 | 380 | 0.85 | 2 | 5 | 900 | 35 | 21 |
6v | 133 | 80 | 113 | 380 | 1.1 | 2 | 6 | 900 | 45 | 21 |
6v | 77 | 80 | 65 | 380 | 1.95 | 2 | 10 | 900 | 78 | 23 |
6v | 58 | 80 | 46 | 380 | 삼 | 2 | 15 | 900 | 103 | 25 |
6v | 35 | 80 | 28 | 380 | 4 | 2 | 25 | 900 | 171 | 25 |
6v | 26 | 80 | 20 | 380 | 5 | 2 | 35 | 900 | 226 | 27 |
6v | 16 | 80 | 13 | 380 | 9 | 2 | 금지 | 900 | 377 | 27 |
6v | 12 | 80 | 10 | 380 | 10 | 2 | 금지 | 900 | 500 | 18 |
12v | 1931년 | 50 | 1351 | 250 | 0.11 | 4 | 0.44 | 1200 | 4.4 | 17.5 |
12v | 915 | 50 | 640 | 250 | 0.24 | 4 | 1 | 1200 | 9.6 | 19 |
12v | 399 | 50 | 279 | 250 | 0.55 | 4 | 2.2 | 1200 | 21 | 21 |
12v | 250 | 50 | 175 | 240 | 0.95 | 4 | 38 | 1200 | 35 | 21 |
12v | 188 | 50 | 131 | 240 | 1.26 | 4 | 5 | 1200 | 45 | 23 |
12v | 108 | 50 | 75 | 240 | 2.1 | 4 | 8.4 | 1200 | 78 | 23 |
12v | 82 | 50 | 57 | 240 | 2.88 | 4 | 11 | 1200 | 103 | 25 |
12v | 50 | 50 | 40 | 240 | 4.78 | 4 | 18 | 1200 | 171 | 25 |
12v | 37 | 50 | 29 | 240 | 6.3 | 4 | 14 | 1200 | 226 | 27 |
12v | 22 | 50 | 17 | 240 | 10 | 4 | 금지 | 1200 | 377 | 27 |
12v | 17 | 50 | 13 | 240 | 14 | 4 | 금지 | 1200 | 500 | 18 |
24v | 863 | 10 | 604 | 70 | 0.083 | 1 | 0.4 | 220 | 4.4 | 17.5 |
24v | 409 | 10 | 280 | 70 | 0.17 | 1 | 0.88 | 220 | 9.6 | 19 |
24v | 178 | 10 | 125 | 70 | 0.4 | 1 | 2 | 220 | 21 | 21 |
24v | 111 | 10 | 80 | 70 | 0.64 | 1 | 3.2 | 220 | 35 | 21 |
24v | 84 | 10 | 60 | 70 | 0.85 | 1 | 4.2 | 220 | 45 | 23 |
24v | 48 | 10 | 35 | 70 | 1.4 | 1 | 7.4 | 220 | 78 | 23 |
24v | 36 | 10 | 25 | 70 | 1.9 | 1 | 9.5 | 220 | 103 | 23 |
24v | 22 | 10 | 15 | 70 | 3.2 | 1 | 16 | 220 | 171 | 25 |
24v | 17 | 10 | 12 | 70 | 4.2 | 1 | 21 | 220 | 226 | 25 |
24v | 10 | 10 | 7 | 70 | 7 | 1 | 35 | 220 | 377 | 27 |
24v | 7.5 | 10 | 5 | 70 | 9.5 | 1 | 47 | 220 | 500 | 27 |
